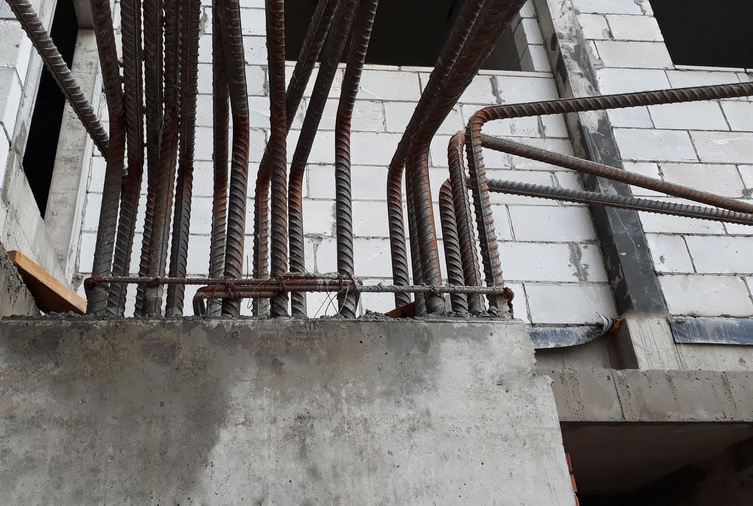

Dodržování schválených norem je základem moderní úspěšné stavební výroby. Tím je zaručena odolnost stavby, pevnost stavebních konstrukcí a právní bezpečnost zhotovitele při haváriích. Jednou z nejdůležitějších norem je ochranná vrstva betonu. Abychom přesněji vysvětlili, co to je, navrhuji zapamatovat si, proč je do stavební konstrukce zavedena výztuž. Jeho hlavním úkolem je vnímání tahového zatížení – úkol, který beton vnímající tlakové zatížení nedokáže plně zvládnout. Výztuž se instaluje do konstrukce na straně napnutých vláken. Umístění výztuže na vnější stranu stavební konstrukce je však zakázáno: povede to ke korozi samotného kovu, možnému zhroucení betonu, který netvoří jediný nosník s výztuží, a vzhled samozřejmě zanechá mnoho změn. požadovaný. Mezi výztuž a okolí se proto zavádí ochranná vrstva o určité tloušťce, kterou určují stavební předpisy. Na čem to závisí, jak to určit a proč je pro tento proces zapotřebí stavební laboratoř – všechny tyto otázky budou diskutovány v tomto článku.
Metody stanovení ochranné vrstvy betonu pro výztuž ve stavební laboratoři
Pro stanovení tloušťky ochranné vrstvy betonu se ve stavebních laboratořích používají 2 metody: magnetická metoda a metoda rádiových vln. Nejoptimálnější je jejich komplexní aplikace, nicméně v Ruské federaci není použití metody rádiových vln zahrnuto v seznamu hlavních zkušebních metod a výsledky zkoušek nelze korelovat s uznávanými normami, proto je magnetická metoda hlavní a zdokumentovaný, i když jeho nedostatky jsou příliš zřejmé. Hlavní nevýhodou je nutnost kalibrace. Tato potřeba vyvstává z podstaty samotné metody, protože jakákoliv změna složení betonu, tloušťky výztuže nebo jejího složení může zkreslit magnetické referenční pole zařízení. Během testování je zařízení předkalibrováno. Konstrukce se otevře a na několika místech se určí přesná vzdálenost od povrchu k výztuži. Díky tomuto jednoduchému postupu zajistíme co nejpřesnější indikátory zařízení. Rozsah a metodika odpovídá GOST 22904-93.
Účely, pro které je magnetická metoda použitelná:
1) stanovení tloušťky stěny a její soulad s konstrukčními požadavky. Velmi často musí být ověření provedeno po nalití výztužné sítě. Například když chce objednatel nebo generální dodavatel zajistit kvalitu odvedené práce, ale sám zhotovitel nekontroloval a nezdokumentoval proces přelévání armatury. Tento cíl lze sledovat i při zjišťování porušení stavební technologie v případě zřícení budovy.
2) Ve fázi montáže monolitu, pokud existuje podezření na nedostatečnou výplň betonu.
3) Za účelem kontroly účinnosti lití betonu do výztuže.
4) Identifikovat umístění výztužné klece v tělese konstrukce.
Podstatou techniky je vzájemné působení magnetických a elektrických polí zařízení. To umožňuje určit umístění výztuže, její tloušťku a tloušťku betonové vrstvy. Předpokladem pro fungování tohoto zařízení je interakce se samotným rámem. Povinnou podmínkou pro použití přístroje v celostátně akreditované stavební laboratoři je jeho zařazení do státního registru měřidel.
Tloušťka ochranné vrstvy betonu pro vyztužení
Začněme analyzovat hlavní otázku tohoto článku: jaká by měla být tloušťka ochranné vrstvy betonu a na čem může záviset? Zde se zaměříme na faktory, které ovlivňují změnu tloušťky, a uvedeme konkrétní čísla podle aktuálního vydání SP (dříve SNiP). Je důležité, že jakékoli nedodržení požadavků společného podniku na tloušťku ochranné vrstvy, i když to komise nezjistila ve fázi návrhu stavby, může vést k nežádoucím důsledkům přímo pro realizátora projektu, nemluvě o návrhář. Proto je důležité zvláště pečlivě studovat nejen ovlivňující faktory, ale i minimální tloušťku ochranné vrstvy za určitých podmínek. Co tedy přesně ovlivňuje tloušťku ochranné vrstvy?
1) Konkrétní účel sítě. Jak víme, výztužná síť může být podélná, příčná a určitou roli hraje i fakt, zda se jedná o pracovní nebo integrální součást konstrukce.
2) Rozložení zatížení po síti: je neustále namáháno, jak je moment rozložen po celé ploše výztuže.
3) Typ konstrukce. Základové a základové desky mají své vlastní požadavky na tloušťku, zatímco nosníky mají zcela jiné požadavky.
4) Řez prvkem, jeho parametry.
5) Agresivita vnějšího prostředí. Umístění betonového prvku.
Standardní indikátory tloušťky ochranné vrstvy
Ve skutečnosti by tloušťka ochranné vrstvy výztuže měla být alespoň o 5-7 mm větší než její průměr. Existují však další požadavky, které naznačují potřebu zvýšení tloušťky ochranné vrstvy. Například hrubé kamenivo. Tloušťka ochranné vrstvy musí být větší než velikost drceného kamene nebo štěrku.
Existují také příležitosti ke snížení požadavků na tloušťku vrstvy, například když je pro ochrannou vrstvu použit beton vyšší třídy než M250 a výroba monolitu se provádí přímo v závodě. V tomto případě konstrukce projde všemi potřebnými kontrolami a je na stavbu dodána zcela připravená k použití. Je to dáno mimo jiné tím, že proces tvrdnutí betonu probíhá za optimálních podmínek z hlediska teploty a vlhkosti a beton je zcela chráněn před vnějšími negativními vlivy. V každém případě jsou všechny normy zobrazeny v tabulce příslušného SP a nemá smysl požadavky dodatečně popisovat: kompilátoři GOST a SP to za nás již dávno udělali.
Jak jsme již řekli, je velmi důležité dodržovat požadavky společného podniku. A s tím nám mohou pomoci speciální fixátory betonové vrstvy. Například „židle“ se používají ke zvedání výztuže na požadovanou úroveň a dalšímu zalévání betonem pod výztužnou klec, „hvězdy“ naopak omezují nalévání ochranné vrstvy betonu nad výztužnou síť a zabraňují kontaktu výztuže. kov s bedněním.
Doporučení pro vyztužení betonu. Ochranná vrstva výztuže
Nyní uvedeme konkrétní údaje o požadavcích:
A) U betonu, který je v neustálém kontaktu se zemí, by měla být minimální tloušťka ochranné vrstvy 75 mm
B) Monolitické základy bez betonového základu – 70 mm
B) Pokud je v zemi ochrana betonu – 40 mm
D) Monolitické základy se základnou – 35 mm
E) Trámy a prefabrikované základy – 35 mm
E) V kontaktu s vnějším vzduchem – 30 mm
G) V místnostech s vysokou vlhkostí – 25 mm
H) Při normální a nízké vlhkosti v místnosti – 20 mm
I) V podélných prvcích s průřezem větším než 25 centimetrů – 15 mm
K) V podélných prvcích s průřezem menším než 25 centimetrů – 10 mm
